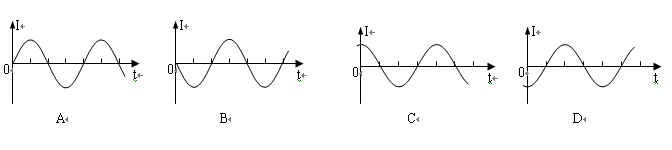

1．处在匀强磁场中的矩形线圈abcd，以恒定的角速度绕ab边转动，磁场方向平行于纸面并与ab垂直。在t=0时刻，线圈平面与纸面重合（如图），线圈的cd边离开纸面向外运动。若规定由a→b→c→d→a方向的感应电流为正，则能反映线圈中感应电流I随时间t变化的图线是（05全国Ⅱ）
　　

2．正弦交流电源与电阻R．交流电压表按图1所示的方式连接，R=100Ω，交流表的示数是10V。图2是交变电源输出电压u随时间t变化的图象，则 （05北京）

        图1                        图2

A．通过R的电流i_R随时间t变化的规律是i_R=cos100πt  (A)

B．通过R的电流i_R随时间t变化的规律是i_R=cos50πt  (A)

C．R两端的电压u_R随时间t变化的规律是u_R=5cos100πt  (V)

D．R两端的电压u_R随时间t变化的规律是u_R=5cos50πt  (V)

3．将硬导线中间一段折成不封闭的正方形，每边长为l，它在磁感应强度为B．方向如图的匀强磁场中匀速转动，转速为n，导线在a．b两处通过电刷与外电路连接，外电路有额定功率为P的小灯泡并正常发光，电路中除灯泡外，其余部分的电阻不计，灯泡的电阻应为（05天津）


Ａ．(2πl²nB)²/P

Ｂ．2(πl²nB)²/P

Ｃ．(l²nB)²/2P

Ｄ．(l²nB)²/P

4．正弦交流电是由闭合线圈在匀强磁场中匀速转动产生的．线圈中感应电动势随时间变化的规律如图所示，则此感应电动势的有效值为＿＿＿＿V，频率为＿＿＿＿Hz．（05上海）

5．钳形电流表的外形和结构如图4（a）所示。图4（a）中电流表的读数为1．2A 。图4（b）中用同一电缆线绕了3匝，则（05广东）

     图4（a）        图4（b）

Ａ．这种电流表能测直流电流，图4（b）的读数为2．4A

Ｂ．这种电流表能测交流电流，图4（b）的读数为0．4A

Ｃ．这种电流表能测交流电流，图4（b）的读数为3．6A

Ｄ．这种电流表既能测直流电流，又能测交流电流，图4（b）的读数为3．6A

6．一个边长为6cm的正方形金属线框置于匀强磁场中,线框平面与磁场垂直,电阻为0．36Ω。磁感应强度B随时间t的变化关系如图所示，则线框中感应电流的有效值为  （    ）
